DJ型大倾角皮带输送机产品描述
     DJ型大倾角皮带输送机为一般用途的散状物料连续输送设备,采用的是具有波状和横隔板的输送带.因此特别适用于大倾角输送. DJ型大倾角皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶、热电等行业,在工作环境温度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料.

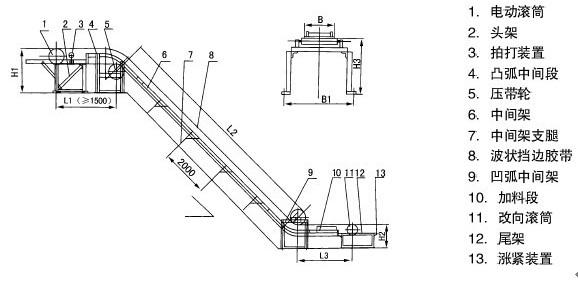

DJ型大倾角皮带输送机外型图

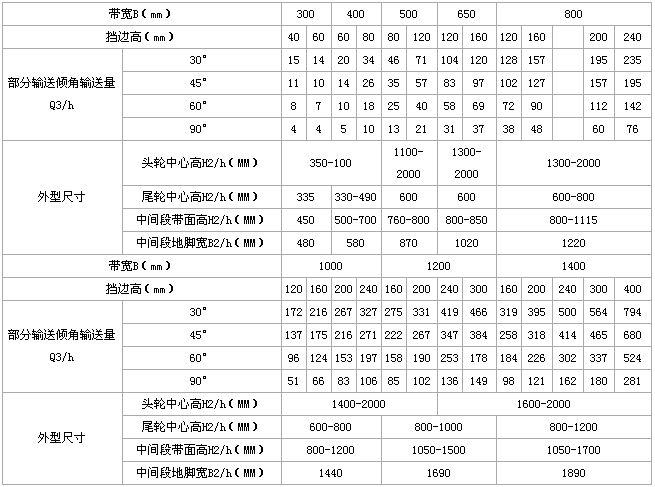

DJ型大倾角皮带输送机技术参数

带宽B(mm) 300 400 500 650 800
高(mm) 40 60 60 80 80 120 120 160 120 160   200 240
部分输送倾角输送量Q3/h 30° 15 14 20 34 46 71 104 120 128 157   195 235
45° 11 10 14 26 35 57 83 97 102 127   157 195
60° 8 7 10 18 25 40 58 69 72 90   112 142
90° 4 4 5 10 13 21 31 37 38 48   60 76
外型尺寸 头轮中心高H2/h(MM) 350-100 1100-2000 1300-2000 1300-2000
尾轮中心高H2/h(MM) 335 330-490 600 600 600-800
中间段带面高H2/h(MM) 450 500-700 760-800 800-850 800-1115
中间段地脚宽B2/h(MM) 480 580 870 1020 1220
带宽B(mm) 1000 1200 1400
高(mm) 120 160 200 240 160 200 240 300 160 200 240 300 400
部分输送倾角输送量Q3/h 30° 172 216 267 327 275 331 419 466 319 395 500 564 794
45° 137 175 216 271 222 267 347 384 258 318 414 465 680
60° 96 124 153 197 158 190 253 178 184 226 302 337 524
90° 51 66 83 106 85 102 136 149 98 121 162 180 281
外型尺寸 头轮中心高H2/h(MM) 1400-2000 1600-2000
尾轮中心高H2/h(MM) 600-800 800-1000 800-1200
中间段带面高H2/h(MM) 800-1200 1050-1500 1050-1700
中间段地脚宽B2/h(MM) 1440 1690 1890

大倾角皮带输送机优点:
1.许用的输送倾角大,最大可达90°,是大倾角输送和垂直提升的理想设备。因而可以节约占地面积,节省设备投资和土建费用,取得良好的综合经济效益。
2.结构简单。各部件均可与通用皮带输送机通用,给使用和维修该来方便。
3.运行可靠。没有埋刮板输送机经常出现的卡链、漂链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通用皮带输送机相等。
4.运行平稳、噪音小。
5.由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力,因而能耗小。

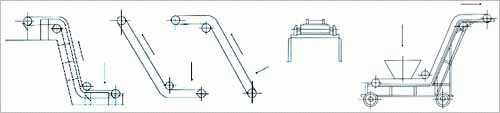

6.大倾角皮带输送机还可以在机头和机尾设置任意长度的水平段,便于和其他设备衔接。

DJ型大倾角皮带输送机特点
     DJ型大倾角皮带输送机与普通式输送机、斗式提升机、刮板输送机比较,其综合技术性能都非常优越.输送量大,可达6000m3/h,垂直提升高度可达200m.在垂直输送物料时,物料粒度最大可达200mm.从水平到倾斜(或垂直)能平稳过渡.能耗低、结构简单、维护方便.皮带强度高,使用寿命长.DJ型大倾角皮带输送机兼有通用带式输送机结构简单、运行可靠、维修方便等优点,近年在大提升高度、大输送量等方面全面发展,使其应用范围更广.
