一、概 述:
  GX型螺旋输送机是利用螺旋转动将物料沿机壳连续推移而进行输送的。本机具有结构简单,外形尺寸小,成本低,操作安全,能按工艺要求满足多点进料和排料。

二、技术性能及技术参数:
表一

规  格 主要技术性能 驱动装置 驱动装置 重量
(kg)
直径 长度
(m)
产量
(水泥)
t/h
转速
min-1
减速机 电动机
型号 速比 型号 功率
(kw)
GX200 -10 9 60 JZQ250 23.34 Y90S-4 1.1 726
GX200 -20 9 60 JZQ250 23.34 Y90L-4 1.5 1258
GX250 -10 15.6 60 JZQ250 23.34 Y100L2-4 2.2 960
GX250 -20 15.6 60 JZQ250 23.34 Y100L1-4 3 1750
GX300 -10 21.2 60 JZQ350 23.34 Y100L2-4 3 1373
GX300 -20 21.2 60 JZQ350 23.34 Y112M-4 4 2346
GX400 -10 51 60 JZQ400 23.34 Y132S-4 5.5 1911
GX400 -20 51 60 JZQ500 23.34 Y160M-4 11 2049
GX500 -10 87.5 60 JZQ400 23.34 Y132M-4 7.5 2381
GX500 -20 87.5 60 JZQ650 23.34 Y180M-4 18.5 5389
GX600 -10 134.2 45 JZQ750 23.34 Y180L-4 22 3880
GX600 -10 134.2 45 JZQ850 23.34 Y250M-4 55 7090


三、制法和装法说明:
按使用场合要求的不同,分为S制法和D制法两种。
S制法一带有实体螺旋面的螺旋,其螺距等于直径。
D制法一带有带式螺旋面的螺旋,其螺距等于直径。
按驱动装置装配方法的不同,分为右装和左装两种:
右装一站在电动机尾部向前看,减速器低速轴在电动机的右侧。
左装一站在电动机尾部向前看,减速器低速轴在电动机的左侧。
螺旋机的出料口有方形出料口、手推式出料口和齿条式出料口三种。后两种出料口拉板的开闭方向,随安装不同而分右装、左装两种:
右装一站在螺旋机头节往尾节看,拉板向右拉开。
左装一站在螺旋机头节往尾节看,拉板向左拉开。

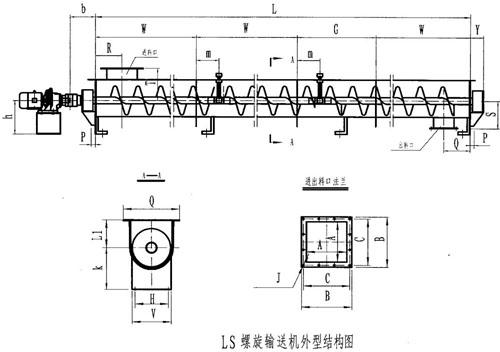

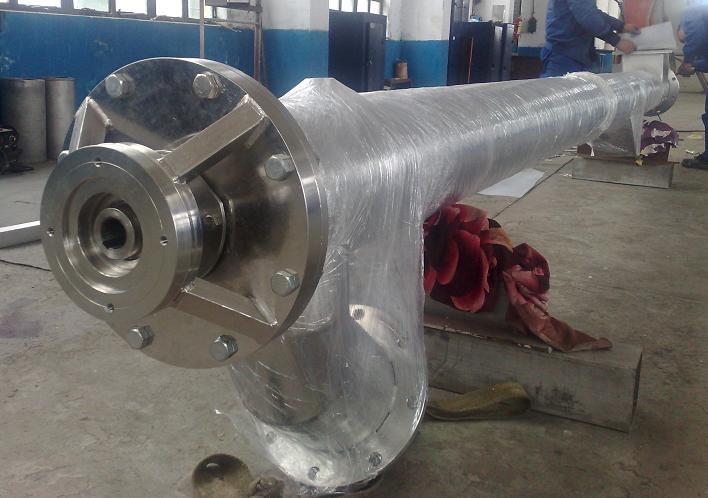

LS管式螺旋输送机:
