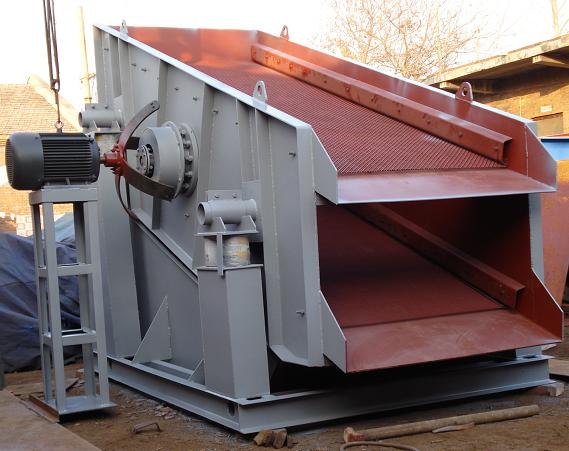

    直线振动筛

    直线振动筛
    [发布日期:2013-08-31 20:23:19 浏览量:5271 ]

    ZS系列直线振动筛的用途和特点:
        ZS系列直线振动筛广泛应用于冶金、建材、化工、耐火、水泥、粮食、食品等行业对各种物料的分级作业。
        ZS系列直线振动筛体积小,重量轻,能耗少,噪声低,结构简单,筛网更换方便。
    一、概述
        ZS直线振动筛是双振动电机驱动。当直线振动筛两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此振动筛机的运动轨迹为一直线。直线振动筛两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。直线振动筛适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。直线振动筛最大给料粒度不大于10mm。
    二、ZS系列直线振动筛的型号编制说明:
    ZS 5*15-3p
             Z----------------------------------直线(运转轨迹)
             S----------------------------------筛分机
             5*15-------------------------------筛面尺寸(500mm宽x1500mm长)
             -3---------------------------------层(三层筛网四个出料口)
    三、ZS系列直线振动筛的结构形式分类及用途:
        (1) 基本型:结构形式为上振、封闭、座装式、用于有防尘要求的场合进行筛分。
        (2) 敞开型:(结构形式为上振、敞开、座装式、用于无防尘要求的场合进行筛分。
    四、ZS系列直线振动筛的基本参数:

      型 号 筛分能力  电 压 功 率 振 频  双振幅 激振力   重       量(kg)  电控箱
     粒度 mm   t/h V kw 1/min mm kN 单 层 双 层 三 层 Xk2-
       ≤30  6 380 0.2x2 1450 2~4 5x2 317 347 408 0.2
       ≤30  7 380 0.4x2 1450 2~4 8x2 370 423 570 0.4
       ≤30  8 380 0.4x2 1450 2~4 8x2 455 513 605 0.4
       ≤50 12 380 0.75x2 1450 2~4 16x2 650 721 734 0.75
       ≤50 14 380 0.75x2 1450 2~4 16x2 685 770 903 0.75
       ≤50 15 380 1.5x2 960 2~4 20x2 870 1035 1158 1.5
       ≤60 16 380 1.5x2 960 2~4 20x2 1120 1184 1315 1.5
       ≤60 20 380 2.2x2 960 2~5 30x2 1245 1467 1789 2.2
       ≤60 24 380 2.2x2 960 2~5 30x2 1490 1747 2086 2.2
       ≤60 28 380 3.7x2 960 2~5 50x2 1918 2036 2323 3.7

    五、ZS系列直线振动筛常用型号及参数:

    型  号 ZS-520 ZS-525 ZS-530 ZS-1020 ZS-1025 ZS-1030
    公称尺寸(mm) 500×2000 500×2500 500×3000 1000×2000 1000×2500 1000×3000
    物料粒度(mm) 0.074-10 0.074-10 0.074-10 0.074-10 0.074-10 0.074-10
    振次 次/分 960 960 960 960 960 960
    筛面倾角 1°—7° 1°—7° 1°—7° 1°—7° 1°—7° 1°—7°
    振  幅 3--4.5 3--4.5 3--4.5 3--4.5 3--4.5 3--4.5
    层  数 1--6 1--6 1--6 1--6 1--6 1--6
    功率(KW) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-1.1) 2×(0.4-1.1) 2×(0.4-1.5)
