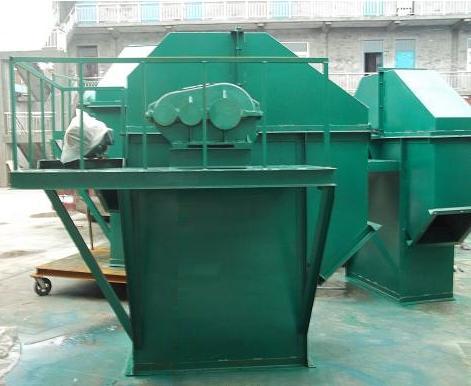

GTH高效斗式提升机产品概述:

    继TH型斗式提升机在各行业得到广泛应用之后,根据国内广大市场的需求,在保持TH型提升机原先的各项优点和性能的基础上,引进开发生产出了新一代GTH型高效斗式提升机.该机型是一个集技术性、产品经济性、使用检修性于一体的产品,已经投入市场,并达到用户肯定,欢迎大家比较选用.

GTH高效斗式提升机特点与用途:

    1、GTH高效斗式提升机具有输送量大、提升高度高、运行平稳、使用寿命长等特点.适用较干的散状物料垂直输送,可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统.

    2、GTH型为环链式,以高强度环链为牵引件,该链条按GB/T12718-91《矿用高强度圆环链》制造.本设备有两种料斗:

    bd和dh型,这是一种深型斗,一般适用于输送干燥、松散、易于抛出、流动性好的物料,如水泥、煤块、碎石、粮食等物料.

    ad和ah型是一种比深斗浅的斗,它适用于流动性差一些.稍有湿的物料,如砂、煤、化工原料等.

    3、本机的头尾部及中部机壳作了密封处理,物料及粉尘极少外溢,极少造成环境污染.

    4、本机为混合或重力卸料,掏取式喂料.

    5、GTH高效斗式提升机上轮为组装式链轮、轮缘用高强度钢螺栓联在轮体上,在链轮磨损后,只需要换轮缘,维修方便,节省原材料,降低维修费用.下轮改为凸缘轮,改变了原双链轮成本高,易脱链的缺陷.

     6、GTH型上轮采用斜边光轮、该轮具有自定心的作用,可避免输送带跑偏.

     7、本机型在下部设有料位器和速度控制器,用户可根据需要造取,以达到电自动控制的目的.

    8、本机涨紧装置有两种,对于提升高度不大于25m高的机型,一般选用丝杆涨紧,对于提升高度大于25m的机型,选用重力涨紧,特殊要求,用户订货时请说明.

高效斗式提升机技术参数

GTH型高效斗式提升机配ad型斗输送能力表:

斗宽mm 160 200 250 315 400 500 630 800 1000 1250 1600
料斗容积(L) 2.6 4.1 6.5 10 16 25 40 61 102 161 255
输送量m3/h φ=100% 45 60 95 135 210 290 460 655 1050 1500 2080
φ=75% 34 45 71 101 158 218 345 491 788 1125 1560
最大提升高度m 70 70 70 70 70 70 70 70 70 70 70








GTH型高效斗式提升机配bd型斗输送能力表:

斗宽mm 160 200 250 315 400 500 630 800 1000 1250 1600
料斗容积(L) 1.9 2.9 4.6 7.4 12 19 29 47 74 117 184
输送量m3/h φ=100% 32 42 70 100 155 220 335 480 760 1090 1500
φ=75% 24 32 53 75 116 165 251 360 570 818 1125
最大提升高度m 80 80 80 80 80 80 80 80 80 80 80







GTH高效斗式提升机配ah型斗输送能力表:

斗宽mm 160 200 250 315 400 500 630 800 1000 1250 1600
料斗容积(L) 2.6 4.1 6.5 10 16 25 40 64 102 161 255
输送量m3/h φ=100% 30 47 65 100 145 205 350 475 720 1135 1800
φ=75% 23 35 49 75 110 154 262 356 540 851 1350
最大提升高度m 60 60 60 60 60 60 60 55 55 40 40







GTH高效斗式提升机配bh型斗输送能力表:

斗宽mm 160 200 250 315 400 500 630 800 1000 1250 1600
料斗容积(L) 1.6 2.9 4.6 7.4 12 19 29 47 74 117 184
输送量m3/h φ=100% 21 33 45 75 110 155 255 345 520 825 1300
φ=75% 16 25 34 56 82 116 190 259 390 618 975
最大提升高度m 75 75 75 75 75 75 75 70 70 55 55
