GTS系列滚筒筛分机产品概述:
GTS-系列滚筒筛是我公司为电厂、焦化厂、建材、冶金、化工、矿山、陶瓷等行业而研制的专用筛分设备,它克服了圆振动筛和直线筛在筛分较湿物料时出现的筛网堵塞问题,提高了筛分系统的产量和可靠性,受到广大用户的一致好评。
滚筒筛是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后, 靠滚筒旋转的离心力及跳汰作用来筛分物料。通过不同网目的筛网逐一筛出。不同规格的石料筛出后经漏斗落入皮带机送至成品料场。一方面随着滚筒转动而被筛选,靠滚筒旋转的离心力及跳汰作用来筛分物料。一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或自流送往成品堆。
GTS系列滚筒筛分机工作原理:
GTS系列滚筒筛机主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。 电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格的物料(筛上产品)经滚筒末端排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。
GTS系列滚筒筛分机性能特点
1、适应性广:
    GTS滚筒筛广泛适应于各类燃煤筛分,无论是劣质煤、煤泥还是烟煤、无烟煤,无论燃煤多湿、多脏,都可顺利进行筛分。
2、进料方式简单多样:
    我公司研制的GTS滚筒筛进煤口可根据现场实际设计,无论是皮带、漏斗或其它进煤方式,不用采取特殊措施,都可以顺畅进煤。
3、筛分效率高:
    设备设有梳型清筛机构,在筛分过程中,不管进入筛分筒的燃煤多粘、多湿、多脏、多杂,都很久堵塞不了筛网,从而提高了设备的筛分效率。
4、筛分量大,易于大型化:
    在相同尺寸下,圆面积比其它形状的面积都大,因此其筛分有效面积就大,使燃煤能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化。
5、自身能耗小:
    我公司研制的滚筒筛电机功率是其它筛型的二分之一到三分之一,而运行时间仅为其它筛型的四分之一,因此能耗极低。
6、工作环境好:
    整个筛分筒被密封隔离罩所密封,消除了筛分循环过程中的煤粉飞扬、燃块飞溅等现象,避免了对工作环境的污染。
7、设备噪音低:
    GTS滚筒筛在运行中,物料与滚筒筛撞击和摩擦所产生的巨大噪音被密封隔离罩与外界隔离,使噪音无法传递到外部,从而降低了设备噪音。
8、使用寿命长,维修量小:
    GTS滚筒筛是由若干个圆环状扁钢组成,其筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高、设备运行时间短,故而使用寿命较长。易损件少,维修量小。
9、检修方便:
    设备密封隔离罩两侧设有观察窗口,工作人员可随时观察设备运行情况,在密封隔离罩端部清筛机构侧面设有检修快开门,在设备定期检修时十分便利,不影响设备的正常运行。

滚筒筛分机技术参数:

型号

简体规格(m)

简体倾角

简体转速(转/分)

筛孔尺寸(mm)

进料粒度(mm)

产量(m3/h)

电机功率(kw)

筛孔(2mm)

筛孔(20mm)

GTS820

Φ0.8X2

32

2-20

≤网孔尺寸X2.5

7

30

3

GTS830

Φ0.8X3

32

2-20

网孔尺寸X2.5

8

50

3

GTS1030

Φ1X3

25

2-20

网孔尺寸X2.5

10

60

4

GTS1040

Φ1X4

25

2-20

网孔尺寸X2.5

11

80

4

GTS1230

Φ1.2X3

20

2-20

网孔尺寸X2.5

12

100

5.5

GTS1240

Φ1.2X4

20

2-20

网孔尺寸X2.5

14

120

5.5

GTS1250

Φ1.2X5

20

2-20

网孔尺寸X2.5

15

140

5.5

GTS1530

Φ1.5X3

17

2-20

网孔尺寸X2.5

16

120

5.5

GTS1540

Φ1.5X4

17

2-20

网孔尺寸X2.5

18

150

7.5

GTS1550

Φ1.5X5

17

2-20

网孔尺寸X2.5

20

180

11

GTS1560

Φ1.5X6

17

2-20

网孔尺寸X2.5

22

200

11

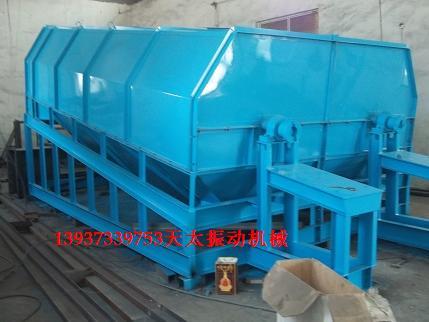

双滚筒滚筒筛真机照片:
